产品知识
刚玉冶炼中铁屑的配料工艺
发布日期：2019-01-14 浏览次数： 文章来源：锐石公司
导读： 铁屑在刚玉冶炼中应用日的是为了稀释硅铁合金的浓度，使铁合金有高的感磁性，以利磁选作业，是一种稀释剂，但它也有促使高硅铁合金沉降
铁屑在刚玉冶炼中应用日的是为了稀释硅铁合金的浓度，使铁合金有高的感磁性，以利磁选作业，是一种稀释剂，但它也有促使高硅铁合金沉降作用，又称澄清剂，但在工艺上当作澄清剂使用也是不恰当的，这将在冶炼工艺中详述。
常用的铁屑是铸铁屑，它比钢屑有许多优点，如价格便宜，尺寸小适合刚玉冶炼炉所用;钢屑之中有色金属，将会使铁合金感磁性能大大降低，这是最忌讳的东西，铸铁屑不但没有有色金属屑，而且其含碳成分比钢屑高5-10倍，对矾土还原作用极为有利。
诚然是铸铁屑比钢屑好，但钢屑不是不可用，如果使用钢屑，则对钢屑的长度应该有所限制，要求不超过60mm为好，因为过长的钢屑会使炉料电阻降低，使电极不能深插料层。另一方面也容易引起悬料，影响冶炼作业。

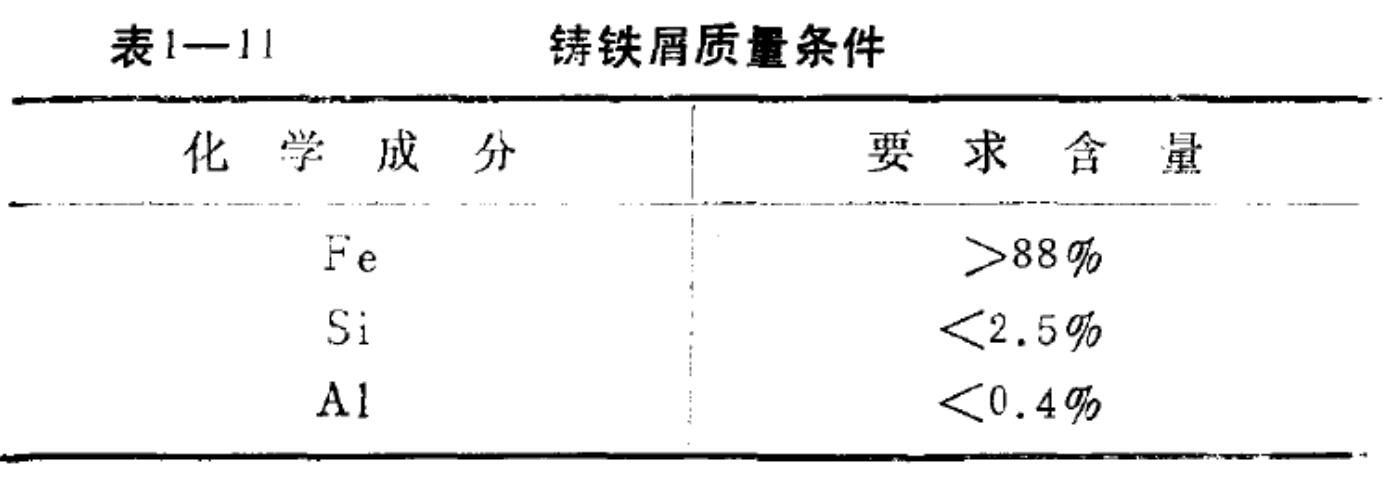

铸铁屑的质量要求只有二个内容即化学成分及粒度要求，表1一11是铸铁屑质量标准。
铸铁屑的化学成分中特别要注意铝元素的含量，因为铝会剧烈地降低铁合金的磁感应强度.有资料表明当铁合金中铝含量达到4%时，就失去磁性。所以铝对铁合金感磁性的影响远比硅要强烈的多。(硅的含量达到20%时才对铁合金的感磁性有影响)又考虑到在冶炼过程中氧化铝不可避免的会有小量还元而进入铁合金，中因此对铸铁屑中铝成分控制就更有必要了，鉴于上述原因，铸铁中铝成分不要超过0.4%。
铁屑加入量是根据矾上中硅含量多少而增减，如果矾上矿源稳定，则铁屑用量基本上也可以是稳定的，按照表1一6矾土质量条件，铸铁屑用量是矾土用量的五分之一。
矾土中氧化铁含量也影响铁屑用量，氧化铁还元生成的铁将可以冲消部分铁屑用量，但是决定用量的主要是氧化硅，因为氧化铁对铁屑用量影响只值硅量的1/8
- 上一篇：刚玉冶炼中还原剂的配料工艺
- 下一篇：刚玉冶炼中铝氧粉的配料工艺
相关阅读
- 10-17金刚砂的主要作用有哪些？
- 04-20棕刚玉、白刚玉、黑刚玉、碳化硅磨料中英文对照表
- 10-08简单区分棕刚玉，白刚玉，黑刚玉区别与不同
- 09-12覆盖剂的作用
- 09-09如何看待白刚玉及其白刚玉粉尘的危害处理
- 06-28浅谈：金刚砂,碳化硅,棕刚玉三者的区别在哪里?
- 04-29磨料粒度的分类、标志、分选与测定方法
- 06-25棕刚玉和白刚玉的区别在哪里
刚玉制砂生产流程
原料：矾土生矿石
设备：矾土窑、冶炼炉、制砂生产线、磁选设备、磨粉机、化验设备
成品：耐火原料和磨料两个系列
规格：骨料：0-1,1-3,3-5,5-8
磨料：F12-F1200
原理：生矾土矿经过矾土窑烧制为熟矾土，经过电弧炉通电冶炼成为刚玉原块，再经破碎设备破碎制成砂子，通过磨粉机和磁选设备进行成品加工。
